Co je IP krytí a jaké zvolit?
IP ochrana je norma, která určuje odolnost výrobků. Tato norma slouží k tomu, aby uměli spotřebitelé lépe odhadnout, zda je pro ně daný výrobek vhodný, nebo ne. Víte, jak vybrat produkt podle IP krytí?
Jak lze definovat IP krytí?
IP stupně krytí jsou zkratky, které označují míru odolnosti produktů. Každý stupeň je tvořen kombinací písmen IP (International/Ingress Protection) a dvou čísel.
- První cifra označuje ochranu před vniknutím cizích těles.
- Druhá cifra označuje ochranu před průnikem vody.
Čím vyšší jsou číslice IP ochrany, tím je produkt odolnější vůči vnějším vlivům. Stupeň krytí IP byste měli vybírat v závislosti na tom, v jakých podmínkách plánujete daný produkt používat. Výběr IP krytí vám usnadní náš stručný průvodce, kterého naleznete níže.

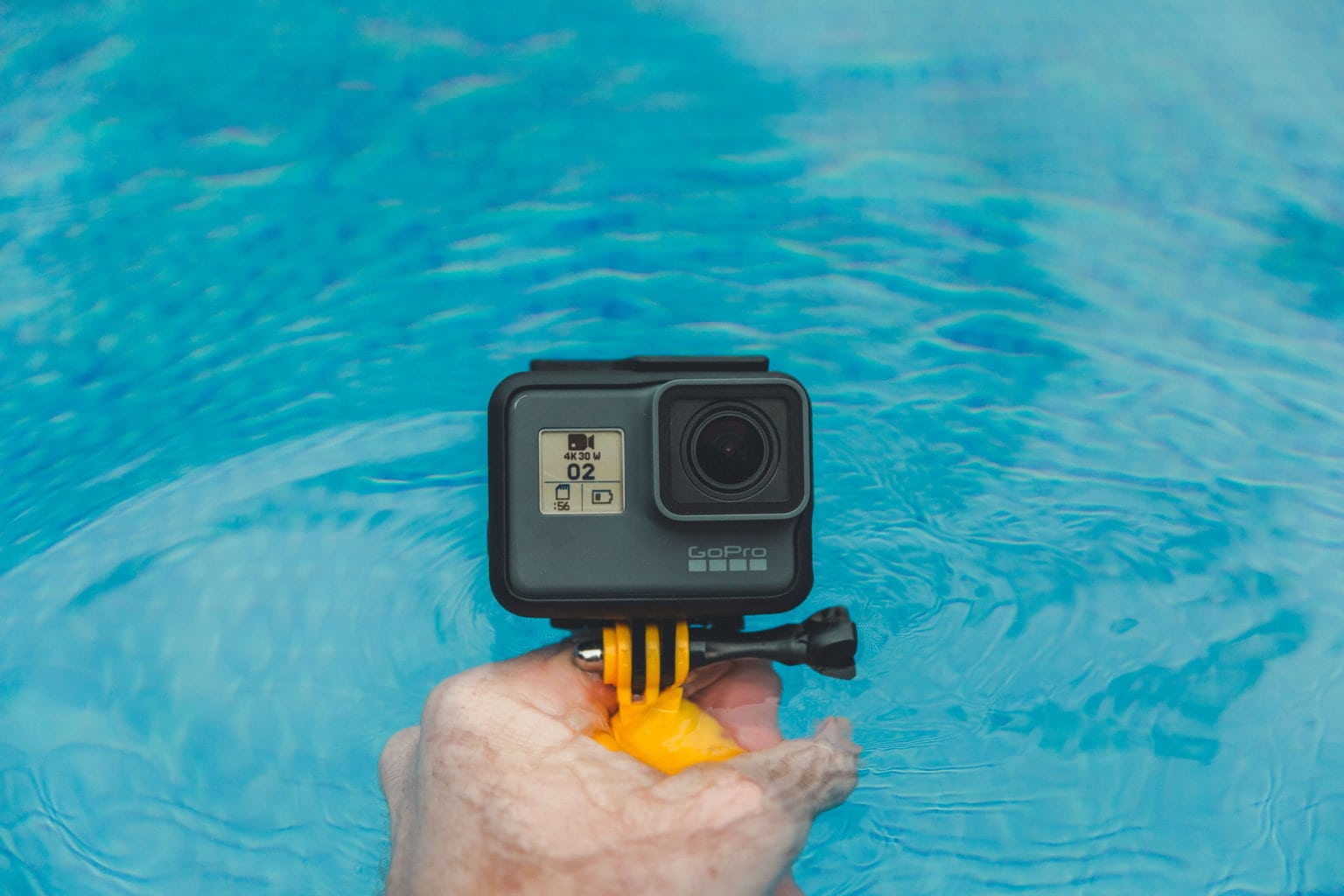

zdroj: https://unsplash.com/photos/uCAzm64wJn8
Tabulky IP krytí
Jak jsme již zmínili v úvodu, každý stupeň krytí je tvořen dvojicí čísel, která označují ochranu před cizími tělesy a vodou. IP krytí popisuje tabulka, která obsahuje jednotlivé stupně krytí a jim příslušející odolnost.
Setkali jste se už s IP6x?
U některých produktů se setkáte s IP kódem, který je doplněn jednou číslicí a písmenem "x". Písmeno může být buď na pozici třídy ochrany před cizími tělesy, nebo na pozici třídy ochrany před vodou. Umístění písmene udává podmínky, ve kterých produkt nebyl testován. Přesto ale může být výrobek do jisté míry odolný vůči těmto podmínkám.
Ochrana před cizími tělesy
Ochrana vůči cizím tělesům se odvíjí od jejich průměru. Tabulka IP krytí před cizími tělesy obsahuje sedm stupňů, které jsou označeny první číslicí kódu.
| Kód | Význam |
|---|---|
| IP0x | Žádná ochrana |
| IP1x | Ochrana před vniknutím těles o průměru nad 50 mm |
| IP2x | Ochrana před vniknutím těles o průměru nad 12 mm |
| IP3x | Ochrana před vniknutím těles o průměru nad 2,5 mm |
| IP4x | Ochrana před vniknutím těles o průměru nad 1 mm |
| IP5x | Částečná ochrana před vniknutím prachu |
| IP6x | Úplně prachotěsné |

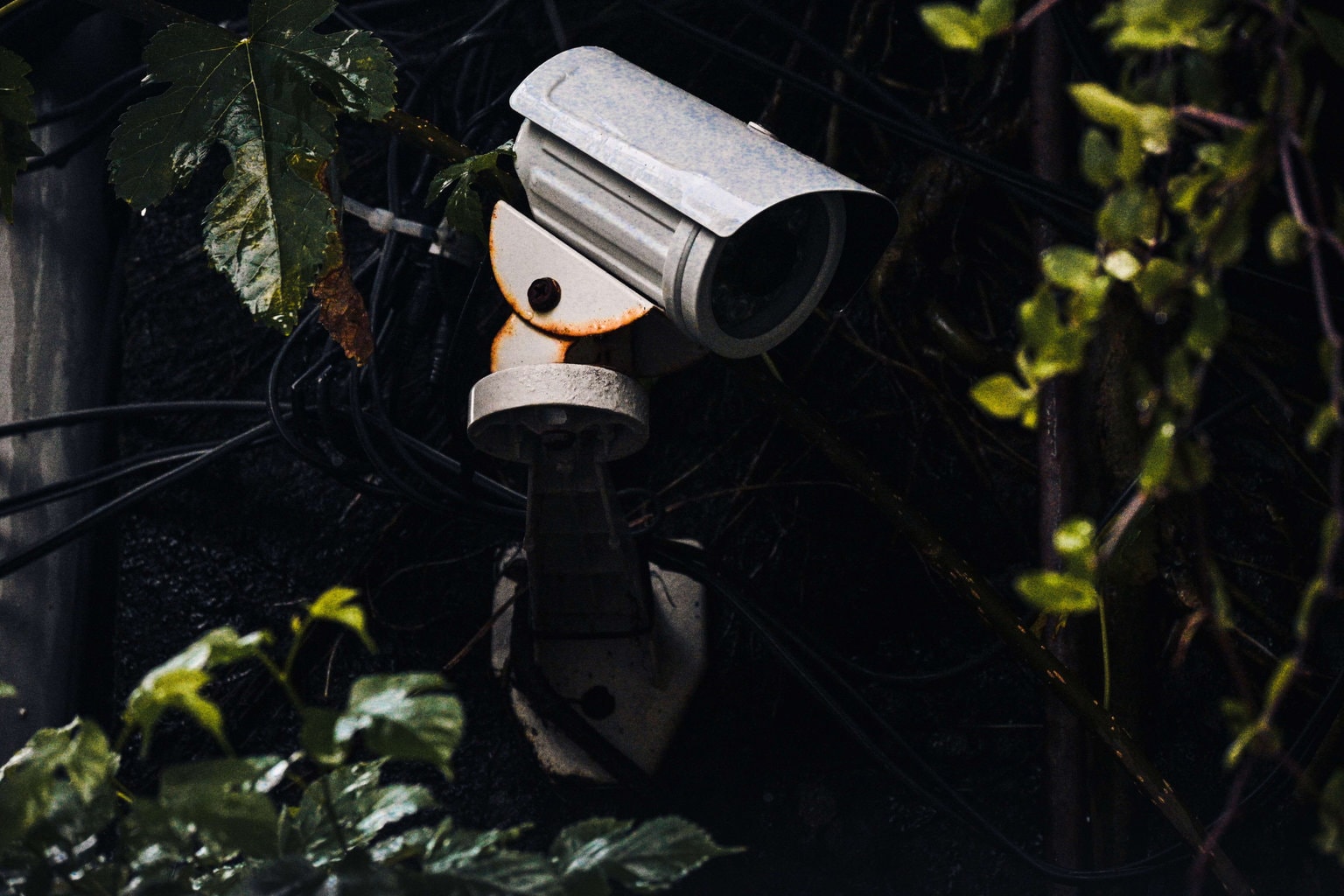

zdroj: https://unsplash.com/photos/_jYLJodqEoY
Ochrana před vniknutím vody
Ochrana před působením vody má větší rozsah než předchozí kritérium. Důvodem je několik způsobů, jak může voda působit na výrobky. Následující tabulka proto obsahuje 10 stupňů krytí, které jsou v kódu označeny druhou číslicí.
| Kód | Význam |
|---|---|
| IPx0 | Žádná ochrana |
| IPx1 | Ochrana před svisle dopadajícími kapkami vody |
| IPx2 | Ochrana před svisle dopadajícími kapkami vody při naklonění do 15° |
| IPx3 | Ochrana před svisle stříkající vodou při naklonění do 60° v množství do 10 l/min po dobu 5 minut (krytí proti dešti) |
| IPx4 | Ochrana před stříkající vodou ze všech směrů v množství do 10 l/min po dobu 5 minut |
| IPx5 | Ochrana před tryskající vodou ze všech směrů z trysky o průměru 6,3 mm s průtokem do 12,5 l/min po dobu 3 minut ze vzdálenosti 3 metrů |
| IPx6 | Ochrana před intenzivně tryskající vodou/vlnobitím ze všech směrů z trysky o průměru 12,5 mm s průtokem do 100 l/min po dobu 3 minut ze vzdálenosti 3 metrů |
| IPx7 | Ochrana před dočasným ponořením pod vodou v hloubce do 1 metru po dobu 3 minut |
| IPx8 | Ochrana před trvalým ponořením pod vodou za podmínek určených výrobcem |
| IPx9K | Ochrana před trvalým ponořením, zvýšeným tlakem a zvýšenou teplotou (možné čištění párou) |
Jaký IP stupeň ochrany zvolit?
To, jaký stupeň IP krytí zvolit pro vámi vyhledávaný výrobek, je velice variabilní. Důležité je, abyste si nejprve promysleli, jakým podmínkám bude produkt vystaven.
IP krytí v interiéru – suché oblasti
V suchých částech domácnosti stačí nižší stupeň ochrany před vodou. Stupeň ochrany před cizími tělesy je v tomto případě důležitější, a to hlavně u svítidel a elektroniky. Tyto výrobky by měly být chráněny stupněm krytí alespoň IP2x. Znamená to ochranu před vniknutím předmětů o průměru do 12 mm. Příkladem takového „předmětu“ může být i lidský prst.
IP krytí v interiéru – koupelna a mokré oblasti
Okolí varné desky a kuchyňského dřezu či celá koupelna jsou vlhká prostředí, ve kterých má smysl zvolit vyšší úroveň ochrany před vodou. Ať už plánujete používat na těchto místech jakoukoliv elektroniku, měla by splňovat alespoň normu IPx3 či IPx4.
IP krytí v exteriéru
Exteriér vystavuje elektroniku a jiné výrobky mnohem náročnějším podmínkám než interiér. Výrobky se dostanou snadno do kontaktu nejen se stříkající a padající vodou, ale i s drobnými částečkami, které do nich mohou vniknout ze všech stran. Proto doporučujeme vybírat produkty s krytím IP44. Pokud plánujete výrobky čistit proudem vody, zvolte úroveň ochrany před vodou IPx5, abyste předešli jejich poškození.
Věděli jste, že IP kód může být doplněn dalšími písmeny, která popisují odolnost vůči olejům, elektřině či pohybu ve vodě?
Doplňkové údaje k IP ratingu
Dvoučíselný kód popisuje odolnost produktu vůči cizím tělesům a vodě. U některých výrobků se ale můžete setkat také s dalšími písmeny, která popisují odolnost vůči speciálním podmínkám.
| Kód | Význam |
|---|---|
| F | Odolnost vůči olejům |
| H | Odolnost vůči vysokému napětí |
| M | Odolnost vůči vodě během pohybu rotujících částí stroje |
| S | Odolnost vůči vodě bez pohybu rotujících částí stroje |
| W | Odolnost vůči vlivům počasí |
Kromě toho naleznete také produkty, které mají v IP kódu i údaj o ochraně obsluhujících osob. Jedná se především o stroje, jejichž části mohou být při obsluze nebezpečné pro lidské zdraví.
Příkladem může být kód IP3xD, který je typický pro elektrické skříňky.
| Kód | Význam |
|---|---|
| A | Ochrana před dotykem hřbetu ruky |
| B | Ochrana před dotykem prstu |
| C | Ochrana před dotykem ručního nástroje |
| D | Ochrana před dotykem drátu |
IP norma pomáhá spotřebitelům po celém světě v rozhodování, zda je pro ně daný produkt vhodný. Stupně ochrany IP obsahují dvoučíselné kódy, které určují odolnost vůči vniknutí cizích těles a vody.
